2020年 ，在巴彦淖尔市农牧局的支持下 ，我公司分别在杭锦后旗和五原县做 了两个高标准农 田水泥毯衬砌渠建设项 目实验工程 。杭锦后旗项目在8月份施工 ，至今性能良好；五原县项 目选在11月份冬季施工建设 ，随后五原县农牧和科技局便委托内蒙古盛业建设工程质量检测有限公司对实验工程进行质量跟踪监测 ，经过2020和2021两个年度冬季沟渠的满水冻胀实验质量跟踪监测 ，2022年5月10 日 ，该公司 向五原县农牧和科技局
提交 了质量跟踪监测意见： 韩吉牌水泥毯（橡胶涂层 ）抗冻胀性能优异，无渗漏与断裂 ，沟渠整体无明显变形 ，该材料运输方便 、施工简单 、节省工期 ， 与传统施工材料相比 ，每万米沟渠能节省3.3亩以上耕地面积，适合当地高标准农田衬砌渠质量建设要求 。后经五原县农牧和科技局验收确认 ，给 出验收意见： 产品性能良好 ，建议推广使用 。

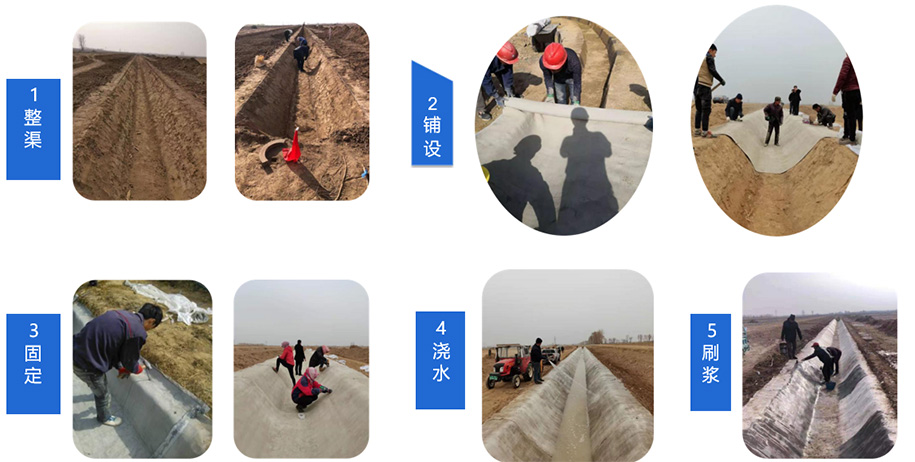

高标准农田衬砌渠建设施工工艺

1 、开挖沟渠： 按照设计要求设置施工线 ，保证一定的坡度 ，使水流能从上端顺畅流入下端 ，对水害部位夯实处理 ，不得 有虚土和空洞 ，必要时使用三七灰土夯实处理 ，要求处理后的部位稳定性 良好。
2 、铺设水泥毯： 水泥毯材料可纵 向 、横 向铺设 。务必将基底和渠两侧 内坡整理平整 ，否则会影响工程外观质量。
3 、接缝处理： 沿水流方 向将上面的水泥毯压在下面的水泥毯上 ，搭接处叠压10cm,在接缝处均匀的抹上密封胶或素灰，
叠压处横 向挖宽10cm ，深度为水泥毯一倍的 凹坑,将叠压处水泥毯放入 凹坑并压平 ，搭接叠压处用不锈钢螺丝钉固定 ， 间
距5cm左右 ，螺丝钉规格 Φ 5*15~20mm左右。
4 、沟沿处理： 用铆钉将材料边缘固定在沟沿（渠背顶 ）上 ，铆钉长度直径 以实际需要为准 ，渠背顶边缘 向外平铺15cm左 右 ，开槽埋入地下5cm 以上 ， 固定好后用土覆盖边缘即可 。铆钉长度与直径根据现场实际需要为准。
5 、浇水固化： 浇水前需要对铺设的整体进行查验 ，合格后才可 以浇水 。首 日浇水不得少于3次 ， 间隔时间1到2个小时，
第2天浇水2次 ，第三天浇水2次 ，水要浇透 ，不得少浇水 ， 多浇水不受影响 。切勿用压力较大的水柱对着水泥毯浇水 ，那 样会使毯面因冲击流失可固化粉末和形成凹槽 ，最好采用喷洒的方式 ，从边沿往中间洒水 ，浇至毯面颜色变深为止 。注意 浇完水后没有凝固前不能在毯面上踩压 。 当温度≤5℃时应采取保温措施 ， 当昼夜平均气温高于30℃时要覆盖保持湿润，
浇水养护时间不得少于3天。
6、刷浆 、清淤 、后期养护： 刷将要均匀 ，厚度要均匀 ，水泥： 水质量比为1 :4 ，不得有漏刷与少刷；清理沟渠淤泥时顺着水
流方向从上游往下游平铲；后期养护每5-10年刷一次浆 ，能延长使用寿命。



水渠施工工艺

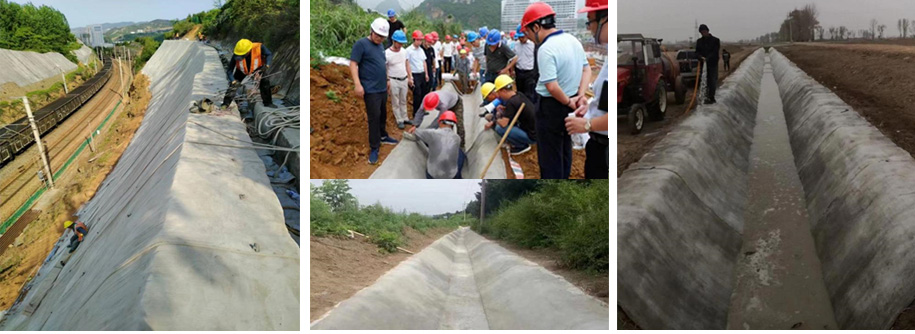

广西隆硕高速公路水泥毯施工培训现场

乌拉特前旗高标准农田衬砌渠（蓄水池）

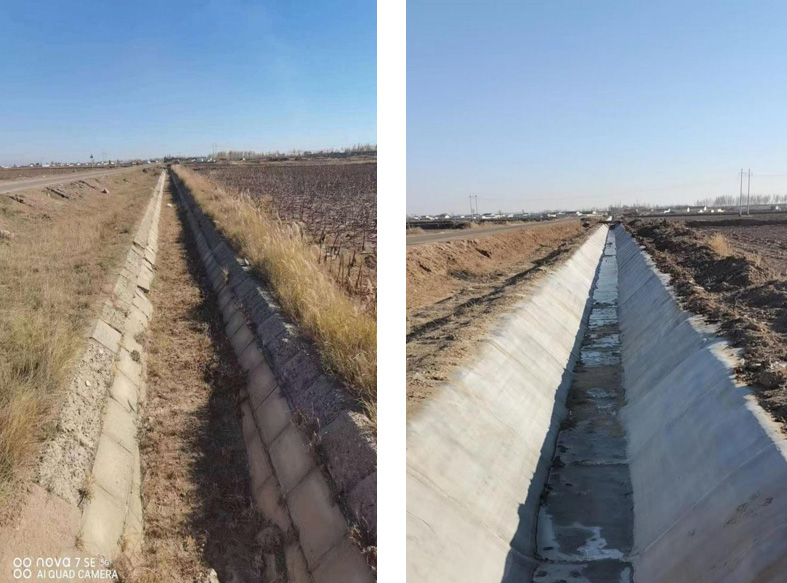

农 垦 集 团 损 毁 衬 砌 渠 （旧 板 渠 ） 修 复 重 建 项 目

工程图片

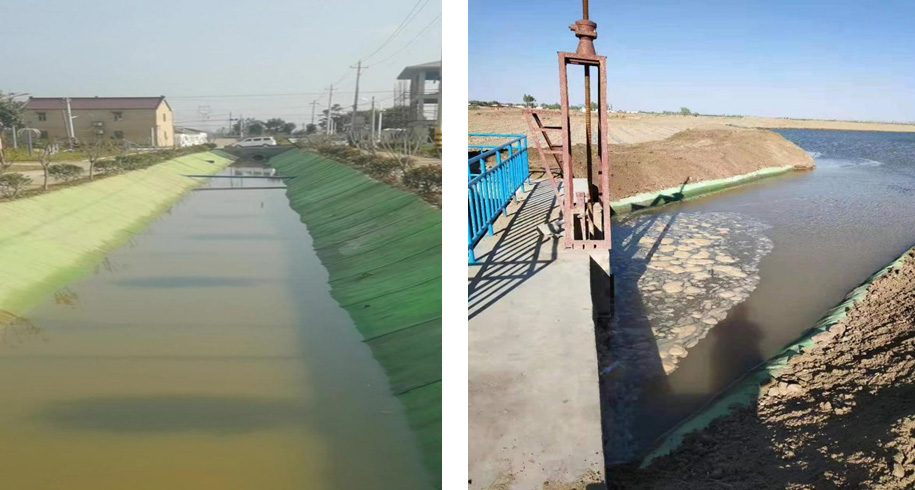

河道   治理

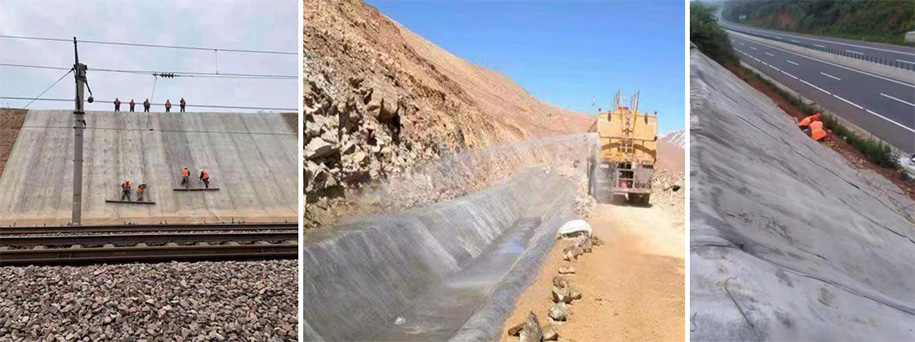

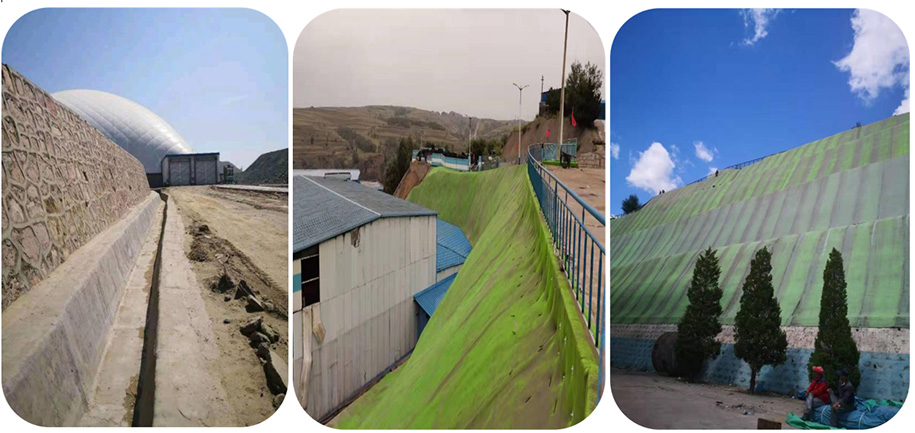

 中煤集团煤矿办公楼后护坡工程



国家能源神华集团露天矿回填土明渠                                                                                         中煤集团煤矿护坡

水泥毯与膜袋及现浇混凝土在建设高标准农田衬砌渠应用上的比较

已知水泥毯厚度 1cm ,背顶铺设 需20cm ;模袋厚度 12cm ,背顶铺设 需60cm ;现浇混凝土厚度 13cm 左右 ， 背顶铺设 需20cm 以上 。 经过 以上三组材料施工数据对 比总结 ，水泥毯 比膜袋和现浇混凝 土建设衬砌渠拥有以下优点：
1 、节省耕地面积：3.3-15亩/10公里沟渠。
2 、 节省材料： 1.02平米/延米左右。
3 、节省工期：缩短60%工期 。还能再提升施工速度 ，将施工项目分段 ， 多组工人同时施工。
4 、 节省开挖土方： 衬砌渠开挖土方量减少（沟宽缩 小22cm ） ， 降低 了挖沟费用。
5 、节省灌溉成本：水泥毯渠面糙率 小 、缩短 了输水 时 间 ，提高 了渠床抗冲 能力 ，增加了渠床稳定性， 渠道不长草 ，减少了泥沙淤积 ，清淤量小 ， 降低了灌溉成本 ，提高了灌溉效益。
6 、节省维护成本： 自愈合 ， 当水泥毯渠面出现细小裂纹时 ，遇水材料内部就会分泌出一种结晶体 ，将 裂纹自动填补修复；没有伸缩缝 ，节省了维护费；损毁修复简单 ，只需填补整平损毁表面 ，再重新铺  设一张水泥毯浇水凝固即可 ， 降低了维护成本。
7 、抗冻胀性 能优异 ，质轻（20kg/ ㎡ )对基底压力 小 ，水泥毯 内部纤维增强 了衬砌渠抗压抗拉伸性 能， 不断裂 ，抗冻防渗性能远优于板渠 、模袋与现浇混凝土衬砌渠。
8 、运输最方便 ，水泥毯有大卷和小卷 ，也可定制提供 ，方便人工装卸和运输。
9 、施工最简单：沟渠土层上直接铺设水泥毯后浇水即可凝固硬化 ，现场不用混凝土 ，不用机械 ，施工 速度快 。可全天候施工 ， 雨中水下均能铺设 ，无需伐树 ，不需要专业人员 ，不用大型机械设备。
10 、使用寿命长：设计寿命50年 。抗风 雨侵蚀 ， 阳光下也不会发生紫外线 降解。



橡胶涂层水泥毯与现浇混凝土及模袋性能与施工工艺对比

	橡胶涂层水泥毯	现浇混凝土	模袋
厚度（ cm）    施工工艺对比	工艺简单：      1、人工将水泥毯在沟渠土层表面直接铺设。      2、浇水。    3、工期缩短60%。	工艺复杂：      1、铺设防水膜。      2、铺设保温板。      3、铺设钢丝网。      4、铺设现浇机械移动轨道。      5、 向现浇机械斗内投送混凝土。      6、混凝土浇筑。      7、瓦工抹面。    8、浇水。	工艺复杂：      1、铺设模袋、缝合。      2、混凝土泵送 ，人工打灰。      3、浇水。    4、封压顶板。
施工环境对比	1、现场无需混凝土 ，不用大型机械设备， 对施工场地要求小。      2、施工现场树木和天气不影响施工。      3、材料质轻 ，对基底压力小 ，渠面不断裂。      4、施工速度快 ，适合任何基底和任意宽度 沟渠铺设 ，抢工期时还能分段同时施工。    5、 四季均可施工 ，雨中、水下都能施工。	1、现场需要搅拌混凝土 ，需要机械配 合 ，施工场地小影响施工。      2、施工现场树木影响施工。      3、夯实不达设计要求影响现浇机械移 动 ，渠面易形成断裂。      4、施工速度慢 ，商砼质量和衬砌渠宽 度影响施工进度。    5、冬季不能施工。	1、现场需要搅拌混凝土 ，需要  机械配合泵送混凝土 ，施工场地 小影响施工。      2、现场树木影响施工。      3、夯实不达设计要求易形成断 裂。      4、施工速度慢。    5、冬季不能施工。
性能与优点对比	1、抗冻防渗性能：优异。      2020年建成的沟渠至今无变形与裂纹，防渗 效果好，是冻涨、沉降、溜坍等变形基底永 久性防护的最佳产品，适用于各种可能变形 的基底。      2、省料、省工、省地：优异。水泥毯厚度   1cm，渠每侧背顶仅需20cm左右,节省材料和  开挖沟渠土方量，无需砍伐树木，节省施工  费，节省耕地面积（建设10公里衬渠比现浇  混凝土和模袋节省耕地面积3.3-15亩左右）。      3、维护成本：有自愈合功能。      出现裂纹，遇水会分泌出结晶体自动填补修 复；无伸缩缝，不长草，清淤量小，清淤方 便。    4、寿命：50年。	1、抗冻防渗性能：一般。      渠面易受冻胀产生裂缝渗漏，伸 缩缝易出现断裂和渗漏。      2、省料、省工、省地：不能。      现浇衬砌渠厚度12cm以上，相比 水泥毯用料多，开挖沟渠土方量 大，费用多，造成耕地浪费。      3、维护成本：无自愈合功能。      伸缩缝易损毁，清淤量小，清淤 方便。    4、寿命：15年。	1、抗冻防渗性能：一般。      渠面易受冻胀变形和出现断裂渗 漏。      2、省料、省工、省地：不能。      模袋衬砌渠厚度12cm，相比水泥 毯每延米多用材料1.02M2左右， 开挖土方量多，渠每侧背顶需要 60cm,浪费耕地。      3、维护成本：无自愈合功能。      渠面不平整泥沙沉淀多，清淤量 大。    4、寿命：15年。
材料对比	机器流水线生产的工业成品，材料内部纤维 起到增强材料强度，有很好的抗压抗拉伸，      防止开裂的作用，并且能够吸收冲击能量，      形成稳定的失效模式。是一种既能抗冻防渗、 防火、防腐、抗风化与紫外线，又能抗压、    抗拉伸、抗穿刺、抗冲刷、不易开裂的耐用  类混凝土层。材料仅1cm厚，使用年限到期后 产生建筑垃圾很少。	由防水土工布、保温板、钢丝网 和混凝土现场安装浇筑而成。性 能质量受商砼和保温板及铁丝网 的质量影响大，抗压抗拉伸、抗 冻防渗性能一般。使用年限到期 后产生建筑垃圾多。	由模袋和混凝土现场浇筑而成，    材料内部没有丝网，抗压抗拉伸、 抗冻防渗性能一般。使用年限到  期后产生建筑垃圾多。



 现浇混凝土施工现场



损毁衬砌渠的修复与重建

用水泥板 、模袋 、现浇混凝土修复与重建损毁沟渠 ， 都需要以下5道工序：
1 、 清理渠内建筑垃圾 。                   4 、 旧渠拓宽。
2 、 垃圾装车外运 。                         5 、夯实水害部位 ，将基底和渠两侧内坡整理平整。
3 、 垃圾处理 。                               6 、 重新施工建设。
从以上这6道工序可以看出 ， 不仅废时费工废钱 ， 垃圾处理和旧渠拓宽又造成土地浪费 ， 而且还污染环境 ，修复后的衬砌渠还是会再次面临冻涨损毁 、使用寿命短的问题；如果不拓宽旧渠，
重建后的渠道会比原来的旧渠变窄20多公分 ，沟渠容量 、 流量 、 流速都会减小。
用水泥毯来修复重建损毁旧渠工序工艺：
1 、就地回填掩埋渠内建筑垃圾。
2 、夯实水害部位 ，将基底和沟渠两侧内坡整理平整。
3 、铺设水泥毯。
4 、浇水。
5 、 刷浆 。

通过对比我们可以看出 ， 用水泥毯来修复重建损毁沟渠 ，减少了建筑垃圾挖取清理 、装车外运、垃圾处理 、 旧渠拓 宽等工序 ，增加了浇水和刷 浆工序 ， 省去了建筑垃圾挖取清理费 、 装卸费、运输费 、 垃圾处理费 、 旧渠拓宽费等几项费用 ，增加的浇水和刷浆费用很小 。 同时还解决了垃 圾处理造成的土地浪费问题 ，保护了环境 。水泥毯施工时只需要将损毁沟渠内的建筑垃圾就地 填埋 、夯实 ，将基底和沟渠两侧内坡整理平整 ，外层再铺上水泥毯 ， 浇水后即可凝固硬化。
通过以上几种材料性能和施工工艺的对比 ，水泥毯各项性能均超过了膜袋 、现浇混凝土和预制板 ，它的抗冻胀性能突出 ， 不断裂 ，使用寿命更长 ， 更环保 。 既节省了耕地面积 ， 又因减少材 料的使用而降低造价成本 ，施工工艺简单速度更快 ，缩短了工期 。 选择使用水泥毯来修复重建 损毁沟渠 ， 总结起来就是： 省工 、 省钱 、 工期短 、使用寿命长 、 既保护了环境 、 又避免了土地 浪费。
鉴于韩吉牌橡胶涂层水泥毯拥这么 多 的优点 ， 建议各级农业水利主管 部 门 ，在今后 的 高标准农  田衬砌渠建设工程上 ，扩大推广使用橡胶涂层水泥毯 ，提升衬砌渠 的质量 ， 夯 实农业基础 ， 让  水泥毯材料更好的服务农业 ， 为我国农业的增产丰收保驾护航 ， 为乡村振兴做出它应有的贡献。
